Apakah Tindanan Frac dan Mengapa Ia Penting untuk Operasi Penyiapan Telaga Moden?

Tindanan frac ialah pemasangan kepala telaga tekanan tinggi yang digunakan untuk mengawal dan mengarahkan cecair patah hidraulik ke dalam lubang telaga — dan ia merupakan satu-satunya peralatan kawalan tekanan yang paling penting semasa sebarang operasi fracking.

Dalam industri minyak dan gas, kejayaan dan keselamatan kerja patah hidraulik sangat bergantung pada integriti peralatan permukaan. Di antara semua komponen yang terlibat, timbunan frac menonjol sebagai amat diperlukan. Sama ada dana seorang jurutera yang menilai peralatan penyiapan atau pakar perolehan yang membdaningkan pemasangan berkadar tekanan, memahami susunan frac — reka bentuk, fungsi, penilaian dan kriteria pemilihannya — adalah penting.

Panduan ini memberikan pandangan menyeluruh tentang tindanan frac: apakah ia, cara ia berfungsi, cara ia berbeza daripada peralatan kepala telaga tradisional, dan faktor yang menentukan konfigurasi timbunan frak yang sesuai untuk telaga tertentu.

Apakah Timbunan Frac?

A timbunan frac ialah pemasangan kawalan tekanan kepala telaga khusus yang dipasang pada permukaan telaga minyak atau gas khusus untuk operasi patah hidraulik. Tidak seperti kepala telaga standard, yang direka untuk pengeluaran jangka panjang, timbunan frac direka bentuk untuk menahan tekanan melampau dan buburan melelas yang dikaitkan dengan mengepam cecair patah - selalunya campuran air, proppant dan bahan tambahan kimia - jauh ke dalam pembentukan.

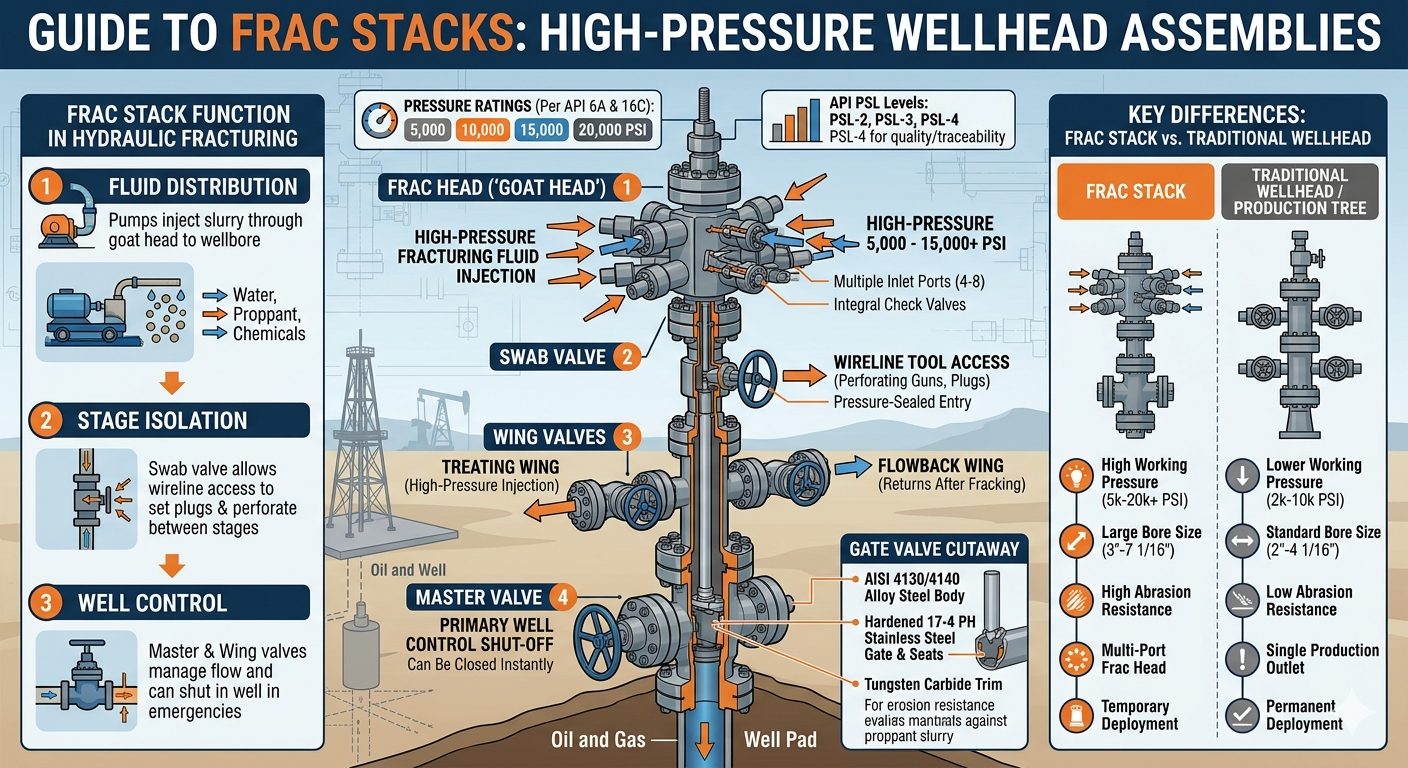

Pada terasnya, timbunan frac biasanya terdiri daripada:

• Injap induk — injap tutup utama di dasar timbunan
• Injap swab — membenarkan akses lubang telaga untuk alatan talian wayar
• Injap sayap — aliran terus ke dan dari garisan patah
• Kepala frac (atau kepala kambing) — manifold atas yang menyambungkan berbilang talian besi merawat
• Periksa injap dan matikan talian — untuk kawalan telaga dan pelepasan tekanan kecemasan

Bersama-sama, komponen ini membolehkan krew mengepam cecair patah pada tekanan yang sangat tinggi - biasanya antara 5,000 dan 15,000 PSI , walaupun aplikasi tekanan ultra tinggi boleh melebihi 20,000 PSI — dengan ketepatan dan keselamatan.

Bagaimanakah Tindanan Frac Berfungsi Semasa Kerja Pecah Hidraulik?

Timbunan frac bertindak sebagai antara muka utama antara peralatan pam permukaan tekanan tinggi dan lubang telaga, mengawal suntikan cecair sepanjang setiap peringkat program patah.

Apabila kerja patah hidraulik bermula, pam tekanan tinggi memaksa cecair patah melalui merawat garisan besi yang bersambung ke kepala patah. Kepala frac — sering dipanggil "kepala kambing" kerana konfigurasi berbilang portnya - mengedarkan cecair daripada berbilang trak pam secara serentak ke dalam lubang telaga. Ini membolehkan pengendali mencapai kadar suntikan yang sangat tinggi (kadangkala melebihi 100 tong seminit ) diperlukan untuk memecahkan formasi ketat.

Sepanjang operasi:

• The injap induk boleh ditutup serta-merta untuk menutup dalam perigi dalam keadaan kecemasan
• Injap sayap dibuka atau ditutup untuk mengurus aliran balik dan merawat talian
• The injap sapu membolehkan kemasukan semula dengan alat talian wayar antara peringkat
• Bunuh barisan membenarkan operator mengepam cecair membunuh untuk mendapatkan semula kawalan dengan baik jika perlu

Selepas patah selesai, timbunan frac boleh dialihkan dan digantikan dengan pokok pengeluaran, atau ia mungkin kekal buat sementara waktu semasa operasi aliran balik.

Frac Stack lwn. Kepala Telaga Tradisional: Perbezaan Utama

Tindanan frac dan pemasangan kepala telaga konvensional mempunyai tujuan yang berbeza dan dibina mengikut piawaian yang berbeza. Jadual di bawah meringkaskan perbezaan kritikal.

Jadual 1: Perbandingan antara susunan frac dan pemasangan kepala telaga/pokok pengeluaran tradisional merentas parameter operasi utama.

Penilaian Tekanan Tindanan Frac: Apakah Maksudnya?

Penarafan tekanan ialah spesifikasi tunggal yang paling penting apabila memilih timbunan frac — ia secara langsung menentukan sama ada pemasangan boleh mengandungi lubang telaga dan merawat tekanan dengan selamat.

Tindanan frac adalah berkadar tekanan setiap API 6A and API 16C piawaian. Kelas tekanan kerja biasa (WP) termasuk:

• 5,000 PSI WP — sesuai untuk pembentukan tekanan rendah dan cetek
• 10,000 PSI WP — rating yang paling banyak digunakan dalam permainan syal A.S. utama
• 15,000 PSI WP — digunakan di dalam telaga bertekanan tinggi seperti sasaran yang lebih dalam di Lembangan Permian
• 20,000 PSI WP — kelas baru muncul untuk pembentukan ultra dalam atau sangat ketat yang memerlukan tekanan rawatan yang melampau

Adalah penting untuk diperhatikan bahawa penarafan tekanan kerja timbunan frac mestilah sama atau melebihi tekanan rawatan permukaan jangkaan maksimum (MASITP) untuk pekerjaan itu, termasuk margin keselamatan. Operator biasanya menggunakan a Margin keselamatan 10–15%. di atas MASITP yang dikira apabila memilih penarafan tekanan tindanan frac.

Ketidakpadanan — menggunakan timbunan frac yang dinilai kurang — boleh mengakibatkan letupan bencana atau kegagalan peralatan. Menurut analisis industri, insiden kepala telaga berkaitan tekanan kekal sebagai salah satu punca utama kecederaan serius semasa operasi penyiapan, menekankan mengapa pemilihan penarafan yang betul tidak boleh dirunding.

Komponen Utama Perhimpunan Timbunan Frac

Setiap komponen dalam timbunan frac memainkan peranan khusus dalam mengekalkan kawalan telaga dan mengarahkan cecair patah.

1. Injap Induk

Injap induk ialah barisan pertahanan pertama dalam kawalan telaga — ia boleh menutup sepenuhnya dalam lubang telaga dengan satu operasi. Biasanya injap pintu lubang penuh, ia dipasang terus di atas gelendong selongsong atau kepala telaga. Semasa operasi mengepam biasa, injap induk kekal terbuka sepenuhnya untuk meminimumkan penurunan tekanan. Dalam kecemasan, ia boleh ditutup dari jauh atau secara manual dalam beberapa saat.

2. Injap Swab

Injap swab terletak di atas injap induk dan menyediakan titik capaian tertutup tekanan untuk alatan talian wayar, pistol berlubang atau alatan tetapan palam. Dalam penyiapan plug-and-perf — teknik dominan dalam operasi syal A.S. — injap swab digunakan berulang kali antara peringkat patah untuk menjalankan larian berlubang dan tetapan palam.

3. Injap Sayap (Merawat dan Aliran Balik)

Injap sayap memanjang secara mendatar dari badan timbunan frac dan bersambung untuk merawat talian besi (untuk mengepam) dan garisan aliran balik (untuk pengembalian selepas patah). Timbunan frac biasa mempunyai sekurang-kurangnya dua injap sayap - satu sayap merawat tekanan tinggi dan satu sayap balik aliran tekanan rendah. Injap sayap tekanan tinggi pada ciri susunan frac moden trim tungsten karbida untuk menahan hakisan daripada buburan sarat proppant.

4. Frac Head (Kepala Kambing)

Kepala frac ialah komponen paling atas timbunan frac dan titik sambungan utama untuk berbilang talian besi merawat daripada trak pam. Kepala frac biasanya mempunyai 4 hingga 8 port masuk , membenarkan berbilang pam untuk menyuntik serentak. Keupayaan suntikan selari inilah yang membolehkan kadar aliran yang sangat tinggi yang diperlukan untuk penyiapan pelbagai peringkat moden. Kepala frac juga menggabungkan injap sehala integral untuk mengelakkan aliran balik.

5. Talian Bunuh dan Injap Periksa

Talian bunuh menyediakan laluan tambahan untuk mengepam cecair berat ke dalam lubang telaga untuk mendapatkan semula kawalan sekiranya berlaku insiden kawalan telaga. Injap periksa disepadukan di seluruh timbunan frac untuk menghalang aliran balik cecair atau gas lubang telaga ke dalam talian pam apabila merawat penurunan tekanan.

Jenis Timbunan Frac: Konfigurasi Tunggal, Berganda dan Zip

Tindanan frac digunakan dalam beberapa konfigurasi bergantung pada reka bentuk telaga, susun atur penggerudian pad dan objektif operasi.

Jadual 2: Konfigurasi tindanan frac biasa, penerangannya dan senario aplikasi optimum.

Penerimaan daripada frac zip and simul-frac teknik di Lembangan Permian dan permainan syal utama A.S. yang lain telah memacu inovasi yang ketara dalam reka bentuk timbunan frac. Dalam operasi simul-frac, operator telah melaporkan peningkatan kecekapan penyiapan sebanyak 40–60% berbanding dengan keretakan telaga tunggal konvensional, secara mendadak mengurangkan kos setiap kaki sisi.

Pemilihan Bahan dan Rintangan Haus dalam Timbunan Frac

Pemilihan bahan adalah penting kerana tindanan frac terdedah kepada buburan proppant yang sangat kasar — kegagalan haus adalah salah satu punca utama masa berhenti dan penggantian tindanan frac.

Pertimbangan bahan utama termasuk:

• Bahan badan dan bonet: Keluli aloi AISI 4130/4140, dirawat haba untuk memenuhi keperluan API 6A PSL-3 atau PSL-4
• Kemasan tempat duduk dan pintu pagar: Tungsten karbida atau keluli tahan karat 17-4 PH yang dikeraskan untuk rintangan hakisan dalam aliran proppan halaju tinggi
• Meterai: Pengedap elastomerik mestilah serasi dengan kimia cecair patah, termasuk sistem slickwater pH tinggi dan cecair rangsangan berasaskan asid
• Persekitaran perkhidmatan masam (H₂S): Bahan yang mematuhi NACE MR0175/ISO 15156 adalah wajib apabila hidrogen sulfida hadir

Kajian dalam sektor peralatan penyiapan menunjukkan bahawa injap dipangkas tungsten karbida menunjukkan hayat perkhidmatan 3–5 kali lebih lama daripada injap dipangkas keluli standard dalam aplikasi kepekatan berganjak tinggi, dengan ketara mengurangkan kos penyiapan keseluruhan melalui penukaran peralatan yang lebih sedikit.

Piawaian API Mentadbir Reka Bentuk dan Pengujian Frac Stack

Timbunan frac mesti mematuhi piawaian API yang diiktiraf di peringkat antarabangsa — pematuhan bukan pilihan; ia adalah keperluan undang-undang dan kontrak pada kebanyakan operasi minyak dan gas.

• API 6A (Kepala Telaga dan Peralatan Pokok Krismas): Mentadbir reka bentuk, bahan, ujian dan penandaan komponen kepala telaga termasuk timbunan frac. Tahap PSL-2, PSL-3 dan PSL-4 mentakrifkan keperluan kualiti dan kebolehkesanan yang semakin ketat.
• API 16C (Peralatan Tercekik dan Bunuh): Digunakan pada komponen kawalan telaga tekanan tinggi termasuk garisan bunuh dan manifold tercekik yang sering disepadukan dengan susunan frac.
• API 6FA / 6FB (Ujian Kebakaran): Injap tindanan frac yang diuji api mungkin ditentukan dalam persekitaran dengan risiko kebakaran yang tinggi.
• NACE MR0175: Keperluan bahan untuk aplikasi perkhidmatan masam di mana kepekatan H₂S melebihi ambang.

Untuk telaga kritikal dan persekitaran berisiko tinggi, pengendali biasanya menentukan PSL-3 atau PSL-4 timbunan frac dinilai, yang memerlukan kebolehkesanan bahan penuh, NDE tambahan (peperiksaan tidak merosakkan) dan ujian penerimaan kilang (FAT) yang disaksikan.

Cara Memilih Timbunan Frac yang Betul: Senarai Semak Praktikal

Memilih timbunan frac yang betul memerlukan penilaian sistematik terhadap keadaan telaga, keperluan operasi dan kewajipan kawal selia.

Jadual 3: Senarai semak pemilihan tindanan frac praktikal meliputi parameter kejuruteraan dan operasi utama.

Penyelenggaraan Frac Stack, Pemeriksaan dan Hayat Perkhidmatan

Penyelenggaraan yang betul adalah penting untuk memastikan tindanan frac berfungsi dengan pasti — injap yang gagal atau kedap yang ditiup semasa kerja mengepam tekanan tinggi mewakili kedua-dua bahaya keselamatan dan penutupan tidak dirancang yang mahal.

Amalan terbaik industri untuk penyelenggaraan timbunan frac termasuk:

• Ujian tekanan pra-kerja: Semua timbunan frac mesti diuji tekanan kepada penarafan tekanan kerja (biasanya ujian tekanan rendah pada 250 PSI dan ujian tekanan kerja penuh) sebelum setiap kerja.
• Pemeriksaan selepas kerja: Injap, tempat duduk, dan pengedap hendaklah diperiksa selepas setiap kerja. Kerusi injap dan tempat duduk pintu pagar adalah barang yang paling haus.
• Selang pengubahsuaian penuh: Banyak pengendali menentukan pembongkaran penuh dan pensijilan semula setiap 12–18 bulan atau selepas beberapa jam kerja yang ditetapkan, yang mana lebih dahulu.
• Dokumentasi dan kebolehkesanan: Rekod penyelenggaraan, sijil ujian tekanan dan dokumen kebolehkesanan bahan mesti disertakan dengan semua timbunan frac dalam pasaran terkawal.

Mengabaikan kitaran penyelenggaraan adalah punca utama kegagalan tindanan frac dalam medan. Data industri menunjukkan bahawa program penyelenggaraan pencegahan mengurangkan kegagalan timbunan frac yang tidak dirancang sehingga 70% , menghasilkan penjimatan kos yang ketara sepanjang hayat program penyiapan.

Inovasi dalam Teknologi Frac Stack

Teknologi timbunan frac terus berkembang pesat untuk menyokong program penyiapan yang semakin agresif yang dituntut oleh pengendali syal.

• Injap tergerak elektrik dan hidraulik: Tindanan frac tergerak jauh membolehkan pengendali membuka dan menutup injap dari jarak yang selamat, mengurangkan pendedahan kakitangan semasa operasi tekanan tinggi.
• Pemantauan tekanan automatik: Transduser tekanan bersepadu dan penyepaduan SCADA masa nyata membolehkan pemantauan berterusan integriti timbunan frac semasa mengepam.
• Sistem kelas 20,000 PSI: Memandangkan pengendali menyasarkan formasi yang lebih dalam dan lebih ketat, susunan frac generasi seterusnya yang dinilaikan kepada 20,000 PSI memasuki penggunaan komersial yang lebih luas.
• Reka bentuk padat dan ringan: Susunan frac modular yang direka untuk pelantar dan pelantar pantas pada tapak pad berbilang perigi mengurangkan jumlah masa penyiapan setiap telaga.
• Pengeboran palam frac berkelajuan tinggi: Sistem tiub bergelung dan aliran balik bersepadu yang dipasangkan dengan susunan frac membolehkan gerudi keluar palam yang lebih pantas antara peringkat, menyokong jadual penyiapan frekuensi tinggi.

Inovasi ini secara kolektif menyokong pemacuan industri ke arah itu penyiapan yang lebih cepat, lebih cekap sambil mengurangkan risiko pendedahan manusia kepada peralatan tekanan tinggi.

Soalan Lazim Mengenai Frac Stacks

Kesimpulan: Mengapa Mendapatkan Frac Stacks Betul Penting

Timbunan frac bukan item komoditi — ia adalah pemasangan yang direka bentuk dengan ketepatan, kritikal keselamatan yang pemilihan, penyelenggaraan dan operasi yang betul memberi kesan secara langsung kepada keselamatan telaga, kecekapan penyiapan, dan akhirnya ekonomi setiap program patah hidraulik.

Daripada memilih kelas tekanan dan saiz lubang yang betul kepada menentukan gred bahan yang sesuai untuk perkhidmatan masam atau melelas, setiap keputusan dalam konfigurasi timbunan frac mempunyai akibat hiliran. Apabila program penyiapan menjadi lebih agresif — lebih dalam, sisi yang lebih panjang, tekanan rawatan yang lebih tinggi, lebih banyak peringkat setiap telaga — peranan timbunan frac berprestasi tinggi, diperakui dengan betul akan menjadi lebih penting.

Jurutera dan profesional pemerolehan yang memahami asas teknikal tindanan frac berada pada kedudukan yang lebih baik untuk membuat keputusan yang meningkatkan keselamatan operasi, mengurangkan masa henti peralatan dan mengoptimumkan kos keseluruhan penyiapan telaga.
